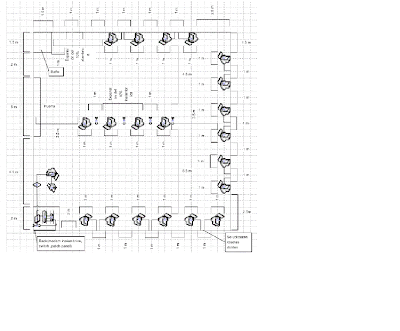

Diseño de una red lan con topologia estrella e inalambrica

Objetivo
Planear el diseño de una red de área local, destinada para el servicio de renta de equipo de algún local especifico cotizando al cliente, los costos de material y de mano de obra por conexión y configuración de la misma.

BADGY

Perfect Network Installation

Maquinas a utilizar
Este es el tipo de maquinas que vamos a utilizar por que cumple con los requerimientos que necesitamos, este equipo esta dirigido para alumnos de bachillerato,
lo que implica que para que una maquina soporte windows 7 de minimo debe de tener una memoria ram de 512, pero para tener mejor rendimiento y velocidad en
el equipo decidimos meter maquinas que tengan de minimo 1 Gb en memoria ram y un procesador a 1.6 Ghz para tener un buen procesamiento de datos,
con un disco de 160 Gb en caso de ser necesitado capacidad en almacenaje.
Acer Aspire R1600 Nettop
Características comunes
• Software incluido: Acer eRecovery Management, Acer GameZone, Adobe Reader, CyberLink® PowerDVD™ 8, eSobi™, McAfee Internet Security Suite 2009 (Trial), My WinLocker, office 2010.
• Actualizable hasta 2GB (soportado en dos módulos de memoria)1

Sistema operativo Windows 7 Starter 32 bit español

Procesador Intel® Atom™N230
1.6GHz/512KB L2 cache FSB
Memoria 1024 MB RAM (1024/0) DDRII-800
Almacenamiento Disco duro 160GB SATA@7200RPM
Lector multitarjetas
Gráficos Video NVIDIA® ION™ LE Graphics Solution
Comunicaciones Red Gigabit Ethernet 1000 Base-T
Teclado y mouse Teclado y mouse USB
Monitor 15.6" W LCD


Precio Total del equipo: 4, 000.
Precio total de las 20 maquinas: 128,000 IVA incluido.

Utilizaremos rosetas dobles en cada nodo de cada maquina, un switch de 24 ptos y un patch panel de 24ptos, un modem inalambrico para las maquinas inalambricas.
COTIZACION DE LA RED

El material que vamos a utilizar son de una de las marcas de calidad
El switch y Patch panel son de 24 puertos, con el motivo de la expancion del 20%.
los plugs es preferible comprar una bolsa de 100 para economizar un poco.

Patch coord 16 de 1m 390m cable UTP
Patch coord 16 de 15cmts
Cable UTP CT5 374 mts $ 1,949
Canaleta 45mts $ 1,350
Rosetas dobles 10 $ 600
Jack`s RJ45 20 $ 817
Rack 19" ancho * 48" de alto $1,450
Switch 24ptos $1,060
Patch Panel 24ptos $698
Tarjetas Inalambricas (4) $1,600
Modem Inalambrico (Infinitum) $389

El costo final del material de la red seria de
Subtotal $10,303.
Total $16,485 IVA incluido.


Normas y Prótocolos de la red
Las normas y protocolos de la red que elaboramos son las siguientes:
Normas
IEEE 802.3
IEEE 802.11
EIA/TIA 568 A
EIA/TIA 568 B
Protocolos
CSMA/CD Acceso Múltiple por Detección de Portadora
NetBIOS Sistema Básico de Entara/Salida de red
TCP/IP Protocolo de Internet
SMTP Protocolo de email
FTP Protocolo de transferencia de archivos
IPP Protocolo de impresión
VoIP Voz sobre Protocolo de Internet
ARP Protocolo de Resolución de Direcciones
SPX Protocolo de Intercambio Secuenciado de Paquetes
IPX Protocolo de Intercambio de Paquetes entre Redes
Estas son las normas y protocolos que se utilizan en la red local.

Intalacion y configuracion de los equipos
Nosotros decidimos cobrar por intalar y configurar los equipos para que las maquinas puedan tener acceso a internet y el servidor pueda
compartir impresoras a un costo de 400 por maquina es decir el precio total de las 20maquinas es de
Subtotal $8,000.
Total $12,800 IVA incluido

El precio total de todo el proyecto de nuestra red local, dirigida a alumnos de bachillerato es de $157,285 pesos.

Conclusiones

Este proyecto nos sirve de mucha experiencia por que aprendimos a planificar y cotizar una red

con topologia estrella e inalambrica, ademas nos ayuda a darnos cuenta como se arman las redes y nos sirve a futuro por si llegaramos a instalar redes y asi poder cotizarla a un precio considerable.
